Cara Memeriksa apakah Wiring Harness Pengering Memiliki Penurunan Tegangan yang Sesuai
Sebagai pemasok rangkaian kabel pengering, saya memahami peran penting komponen ini dalam pengoperasian pengering yang efisien dan aman. Salah satu faktor kunci untuk memastikan berfungsinya rangkaian kabel pengering adalah dengan memeriksa penurunan tegangan yang sesuai. Dalam postingan blog ini, saya akan memandu Anda melalui proses pemeriksaan penurunan tegangan pada rangkaian kabel pengering.
Memahami Penurunan Tegangan
Sebelum kita mendalami proses pengecekan, penting untuk memahami apa itu jatuh tegangan. Penurunan tegangan mengacu pada penurunan potensial listrik sepanjang jalur arus yang mengalir dalam suatu rangkaian listrik. Pada rangkaian kabel pengering, penurunan tegangan dapat terjadi karena berbagai alasan, seperti hambatan pada kabel, sambungan longgar, atau ukuran kabel yang tidak tepat.
Penurunan tegangan yang signifikan dapat menyebabkan beberapa masalah pada pengering. Hal ini dapat menyebabkan pengering beroperasi secara tidak efisien, sehingga waktu pengeringan menjadi lebih lama dan konsumsi energi meningkat. Dalam kasus yang parah, penurunan tegangan yang berlebihan bahkan dapat merusak komponen pengering, sehingga menyebabkan biaya perbaikan atau penggantian. Oleh karena itu, memeriksa penurunan voltase secara teratur pada rangkaian kabel pengering sangat penting untuk menjaga kinerja dan umur panjang pengering.
Alat yang Dibutuhkan untuk Pengecekan Drop Tegangan
Untuk memeriksa penurunan tegangan pada rangkaian kabel pengering, Anda memerlukan alat berikut:
- Multimeter: Multimeter adalah alat serbaguna yang dapat mengukur tegangan, arus, dan hambatan. Penting untuk mengukur penurunan tegangan pada rangkaian kabel secara akurat.
- Obeng Terisolasi: Ini digunakan untuk melepas dan mengganti sambungan listrik dengan aman tanpa risiko sengatan listrik.
- Penari Telanjang Kawat: Penari telanjang kawat diperlukan untuk melepaskan isolasi dari kabel untuk membuat sambungan listrik yang benar dengan multimeter.
Panduan Langkah demi Langkah untuk Memeriksa Penurunan Tegangan
- Keselamatan Pertama: Sebelum memulai pekerjaan kelistrikan apa pun, pastikan pengering telah dicabut dari sumber listrik untuk mencegah risiko sengatan listrik.
- Temukan Rangkaian Kabel: Buka panel akses pengering untuk menemukan rangkaian kabel. Rangkaian kabel biasanya berupa sekumpulan kabel yang menghubungkan berbagai komponen pengering, seperti elemen pemanas, motor, dan papan kontrol.
- Identifikasi Sirkuit yang Akan Diuji: Tentukan bagian rangkaian kabel mana yang ingin Anda uji. Misalnya, Anda mungkin ingin menguji sirkuit yang menyuplai daya ke elemen pemanas.
- Atur Multimeternya: Atur multimeter ke pengaturan tegangan DC jika pengering menggunakan catu daya DC atau pengaturan tegangan AC jika menggunakan catu daya AC. Pastikan multimeter diatur ke kisaran yang lebih tinggi dari tegangan yang diharapkan di sirkuit.
- Ukur Tegangan Sumber: Hubungkan probe multimeter ke sumber listrik pada rangkaian yang Anda uji. Misalnya, jika Anda menguji sirkuit yang menyuplai daya ke elemen pemanas, sambungkan probe ke terminal tempat daya masuk ke rangkaian kabel untuk sirkuit tersebut. Catat pembacaan tegangan. Ini adalah tegangan sumber.
- Ukur Tegangan Beban: Selanjutnya, sambungkan probe multimeter ke ujung beban rangkaian. Untuk rangkaian elemen pemanas, ini adalah terminal pada elemen pemanas itu sendiri. Catat pembacaan tegangan. Ini adalah tegangan beban.
- Hitung Penurunan Tegangan: Kurangi tegangan beban dari tegangan sumber untuk menghitung jatuh tegangan. Misalnya, jika tegangan sumber 220V dan tegangan beban 215V, maka jatuh tegangannya adalah 5V.
- Bandingkan Penurunan Tegangan dengan Nilai yang Direkomendasikan: Penurunan tegangan yang dapat diterima pada rangkaian kabel pengering bergantung pada model pengering tertentu dan persyaratan kode kelistrikan. Secara umum, penurunan tegangan kurang dari 3% tegangan sumber dianggap dapat diterima. Jika penurunan tegangan melebihi nilai ini, ini menunjukkan adanya masalah pada rangkaian kabel, seperti sambungan resistansi tinggi atau ukuran kabel terlalu kecil.
Penyebab Umum Penurunan Tegangan Berlebihan
- Koneksi Longgar: Sambungan yang longgar pada rangkaian kabel dapat meningkatkan resistansi pada rangkaian, menyebabkan penurunan tegangan yang lebih tinggi. Periksa semua sambungan pada rangkaian kabel dan kencangkan terminal yang kendor.
- Kabel Terkorosi: Korosi pada kabel juga dapat meningkatkan resistensi. Jika Anda melihat tanda-tanda korosi, seperti endapan hijau atau putih pada kabel, gantilah kabel yang terkena.
- Kabel Berukuran Kecil: Penggunaan kabel yang terlalu kecil untuk beban arus dapat menyebabkan jatuh tegangan yang berlebihan. Pastikan kabel pada rangkaian kabel memiliki ukuran yang sesuai dengan kebutuhan kelistrikan pengering.
Pentingnya Penurunan Tegangan yang Tepat pada Rangkaian Kabel Pengering
Sebagai [Pemasok Rangkaian Kabel Pengering], saya menekankan pentingnya penurunan tegangan yang tepat untuk memastikan kinerja pengering yang optimal. Rangkaian kabel pengering dengan penurunan voltase yang tepat memastikan komponen listrik menerima jumlah daya yang tepat, sehingga dapat beroperasi secara efisien. Hal ini tidak hanya meningkatkan kinerja pengeringan pengering tetapi juga mengurangi konsumsi energi, sehingga menghemat uang untuk tagihan listrik Anda.
Selain itu, rangkaian kabel dengan penurunan tegangan yang tepat membantu mencegah panas berlebih pada kabel dan komponen, sehingga mengurangi risiko kebakaran listrik. Dengan secara teratur memeriksa penurunan tegangan pada rangkaian kabel pengering Anda, Anda dapat mengidentifikasi dan mengatasi potensi masalah sebelum menyebabkan kerusakan signifikan pada pengering Anda.
Produk Wiring Harness Terkait

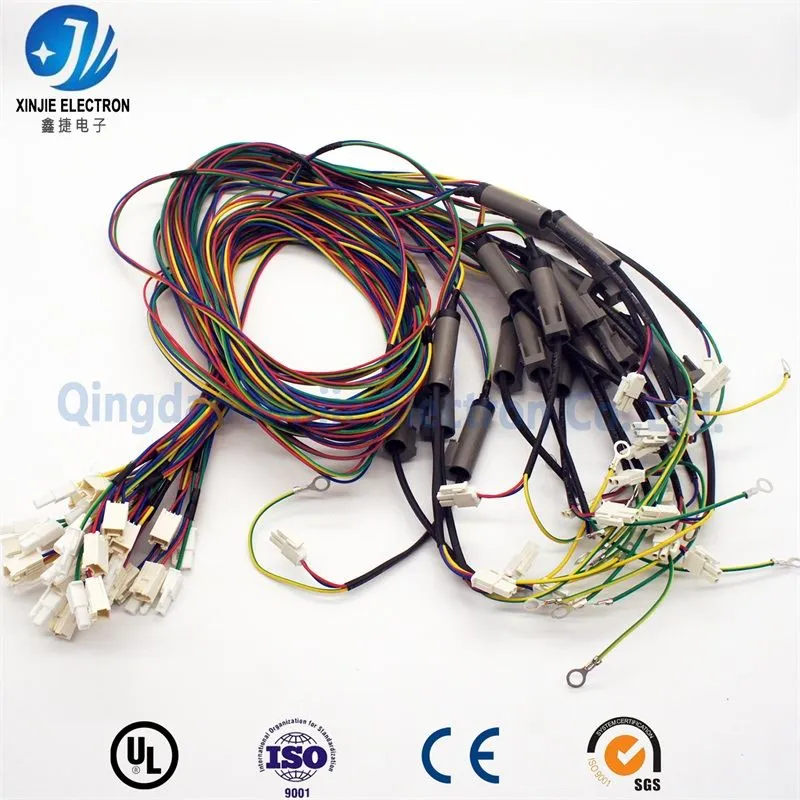

Selain rangkaian kabel pengering, kami juga menawarkan berbagai rangkaian kabel lainnya untuk peralatan rumah tangga, sepertiRangkaian Kabel Mesin CuciDanRangkaian Kabel TV. Rangkaian kabel ini dirancang untuk memenuhi kebutuhan listrik spesifik setiap peralatan, memastikan pengoperasian yang andal dan efisien.
Hubungi Kami untuk Kebutuhan Wiring Harness Anda
Jika Anda sedang mencari rangkaian kabel pengering berkualitas tinggi atau rangkaian kabel peralatan rumah tangga lainnya, kami siap membantu. Tim ahli kami dapat memberi Anda solusi rangkaian kabel yang tepat untuk kebutuhan spesifik Anda. Apakah Anda seorang produsen yang mencari pesanan dalam jumlah besar atau teknisi perbaikan yang membutuhkan tali pengaman pengganti tunggal, kami memiliki produk dan keahlian untuk memenuhi kebutuhan Anda.
Hubungi kami hari ini untuk mendiskusikan kebutuhan wiring harness Anda dan memulai negosiasi pengadaan. Kami berharap dapat bekerja sama dengan Anda untuk memastikan kinerja optimal peralatan rumah tangga Anda.
Referensi
- Kode Kelistrikan Nasional (NEC)
- Manual pabrikan untuk pengering dan multimeter
